로터리 마이크로필터(Internal Feed)는 산업폐수 내 고액 분리에 적합하며, 0.2mm보다 큰 부유 입자를 제거할 수 있습니다. 오염된 물은 완충 입구를 통해 회전하는 메쉬 실린더 안으로 고르게 분포됩니다. 잔류된 오염물질은 실린더의 회전과 내부 슬러지 이송 나선형을 통해 반대쪽 끝에서 배출되고, 여과된 물은 메쉬 틈을 통해 빠져나갑니다.
회전식 마이크로 필터는 여과 원리를 활용하여 폐수에서 섬유질, 큰 입자 또는 부유 물질을 회수합니다. 0.5~3mm의 Gap 여과 공정을 채용하여 액체에 존재하는 미세한 부유물질을 최대한 분리하는데 적합한 기계적 여과방식을 나타냅니다. 고액 분리를 달성하는 정밀 여과는 예외적으로 미세한 기공 여과 매체를 사용한다는 점에서 다른 방법과 다릅니다. 회전 스크린에서 발생하는 원심력을 활용하여 낮은 유압 저항으로 높은 유속을 유지하는 동시에 부유 물질을 포착하여 최대 90%의 제거 효율을 달성합니다.
· 구조가 간단하고 작동이 원활하며 유지보수가 용이하고 수명이 길다.
· 섬유 기반 폐수 회수율이 일반적으로 80%를 초과하여 높은 여과 용량과 효율성을 제공합니다.
· 작은 설치 공간, 저렴한 비용, 저속 작동, 쉬운 설치 및 물/에너지 절약.

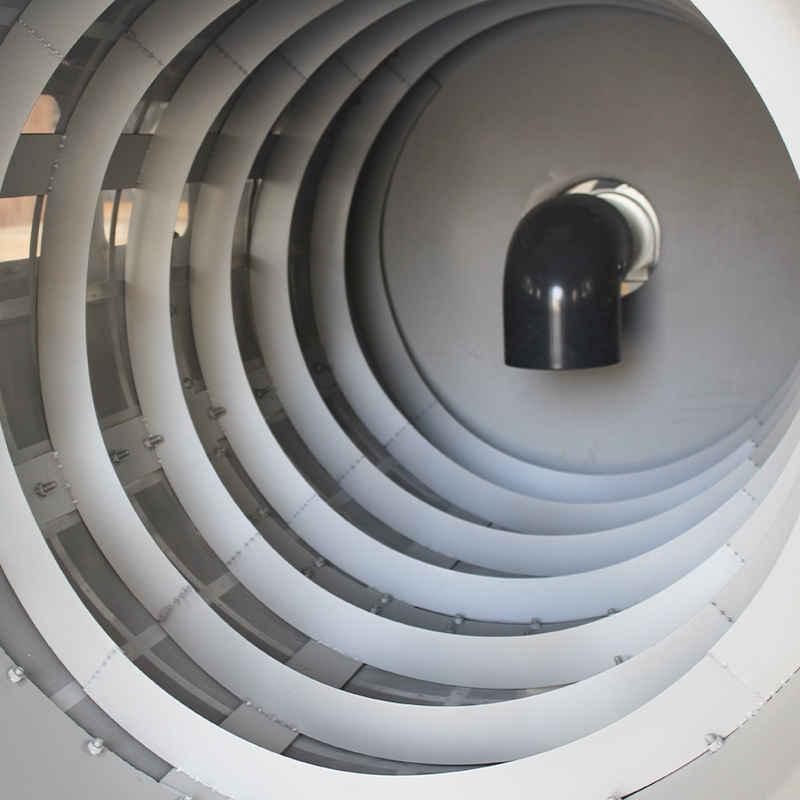

스크린은 스테인레스 스틸 메쉬로 만들어졌습니다. 작동 원리는 입구를 통해 분배기로 들어가는 물을 처리하는 것입니다. 짧은 안정화 기간이 지나면 물이 스크린 틈새를 통해 균일하게 넘칩니다. 물의 흐름은 필터 실린더 내에서 상대적인 전단 운동을 생성합니다. 여과 후, 고체 부유 물질은 실린더 내부의 나선형 가이드 플레이트를 따라 굴러다니면서 반대 방향으로 배출되고 필터 실린더의 다른 쪽 끝에서 배출됩니다. 스크린을 통해 여과된 폐수는 장비 바닥에 있는 배수통을 통해 배출됩니다. 이 장치에는 팬 모양의 스프레이 패턴으로 3kPa 압력으로 물을 전달하는 세척 수관이 장착되어 있어 스크린을 청소하고 막힌 부분을 풀어 항상 최적의 여과 성능을 유지합니다.

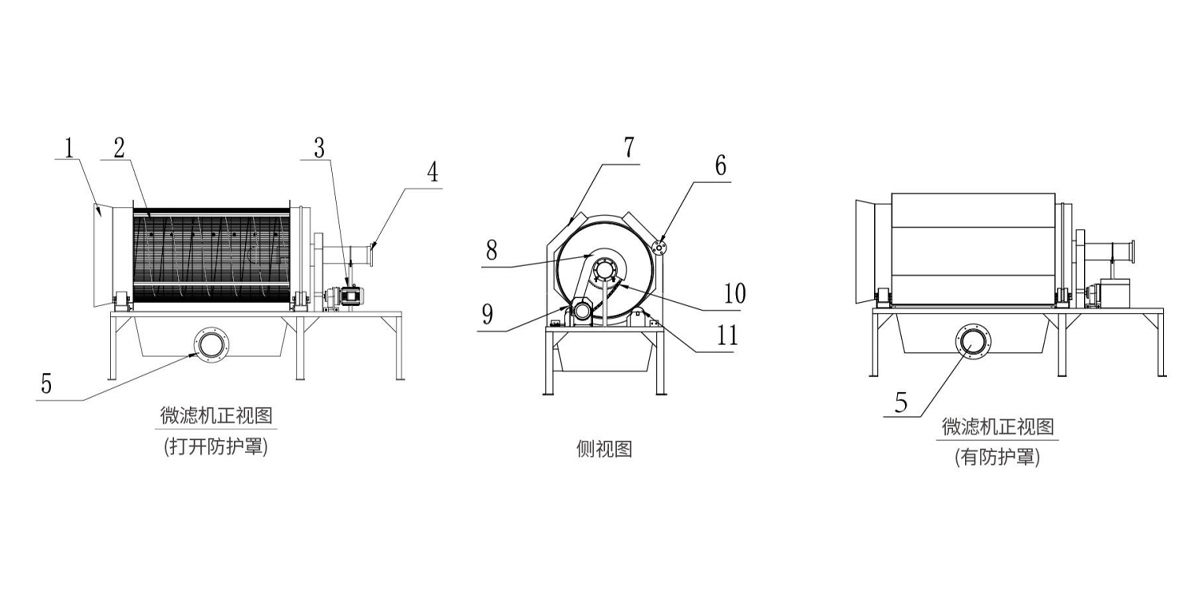

| 1 | 슬러지 배출구 | 7 | 스크린 실린더 가드 |
| 2 | 여과 섹션 | 8 | 스프로킷 가드 |
| 3 | 드라이브 유닛 | 9 | 모터 가드 |
| 4 | 입구 물 포트 | 10 | 체인 |
| 5 | 여과액 배출구 | 11 | 가이드 롤러 |
| 6 | 스프레이 물 입구 |
주문 지침
· 장비의 적용 시나리오, 유량, 스크린 메쉬 조리개 및 슬러지 배출 높이를 세부적으로 지정합니다.
· 주문 시 장비의 재질을 명시하십시오. 명시되지 않은 모든 재료에는 스테인리스 스틸이 사용됩니다.
· 컨트롤 박스는 별도로 주문됩니다. 제어 방법을 지정합니다.
· 사용자 요구사항에 따라 Custom Size 제작도 가능합니다.
| 매개변수/모델 | 철망사 직경 (mm) | 처리능력 (m³/h) | 제거율(기공 부피 0.35 기준) | 외부 치수 (mm) | 힘 (kW) | 역세수 | ||
| 입자 크기 > 0.75 | 입자 크기 > 0.37 | 물 유량(m³/h) | 수압(MPa) | |||||
| WLN-50 | 600 | 50 | 95% | 55% | 2450×1000×942 | 0.37 | 1.5~2.5 | >0.245 |
| WLN-100 | 900 | 100 | 95% | 55% | 3250×1300×1218 | 0.75 | 2.5~3.0 | >0.245 |
| WLN-150 | 1050 | 150 | 95% | 55% | 3460×1400×1236 | 1.1 | 3.0~4.0 | >0.245 |
| WLN-200 | 1200 | 200 | 95% | 55% | 3460×1500×1483 | 1.5 | 4.0~5.0 | >0.245 |
| WLN-300 | 1350 | 300 | 95% | 55% | 3650×1700×1687 | 1.5 | 5.0~6.0 | >0.245 |
| WLN-400 | 1500 | 400 | 95% | 55% | 3700×1800×1833 | 2.2 | 5.0~6.0 | >0.245 |
| WLN-500 | 1600 | 500 | 95% | 55% | 3860×1820×1920 | 2.2 | 6.0~7.0 | >0.245 |
| 참고: 메쉬 크기 범위는 0.25~5mm입니다. | ||||||||
주로 도시 하수 처리장, 주거용 하수 전처리 장치, 도시 하수 펌프장, 수처리장, 발전소 등에 사용되며 섬유, 인쇄 및 염색, 식품, 수산업, 제지, 양조, 도살, 카레 등 다양한 산업 분야의 수처리 프로젝트에도 널리 사용할 수 있습니다.
