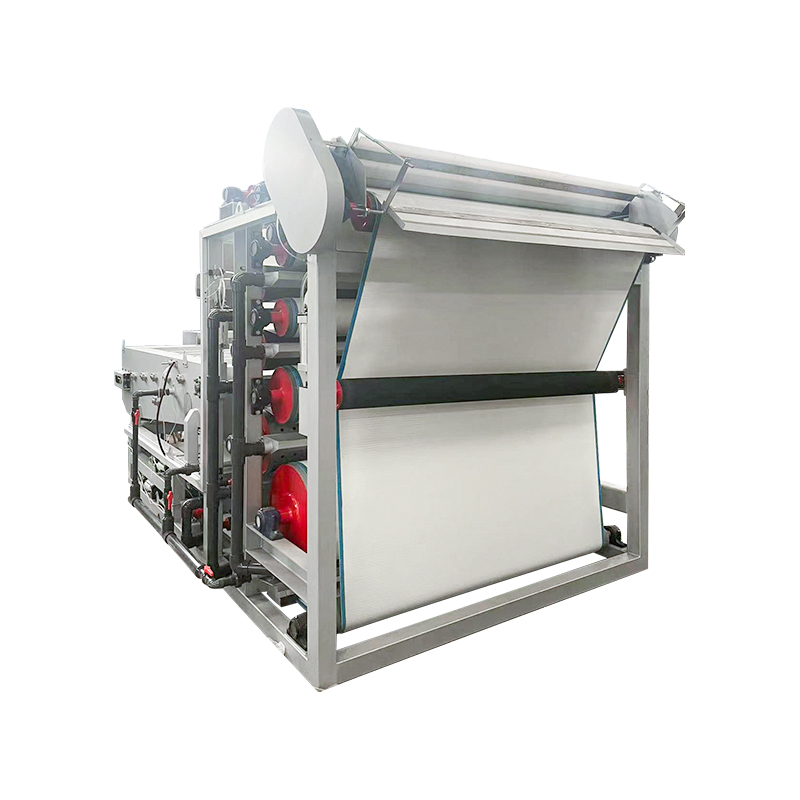

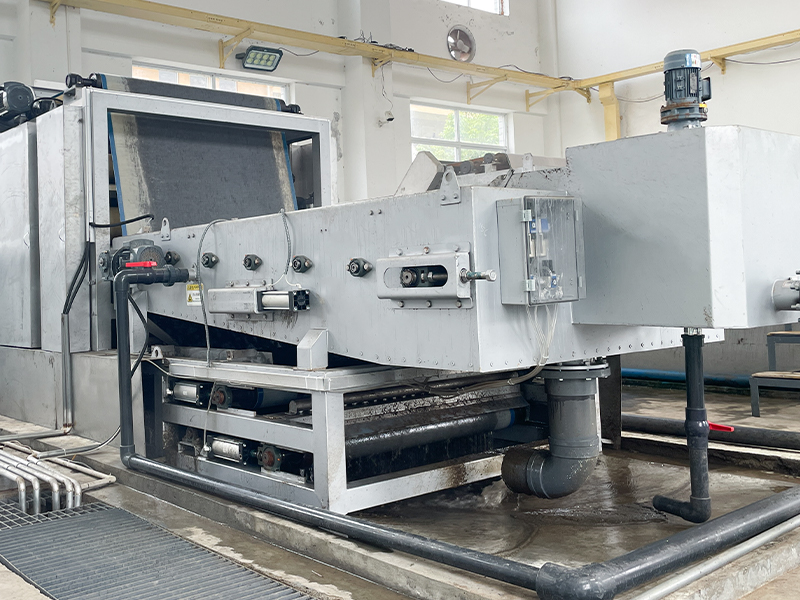

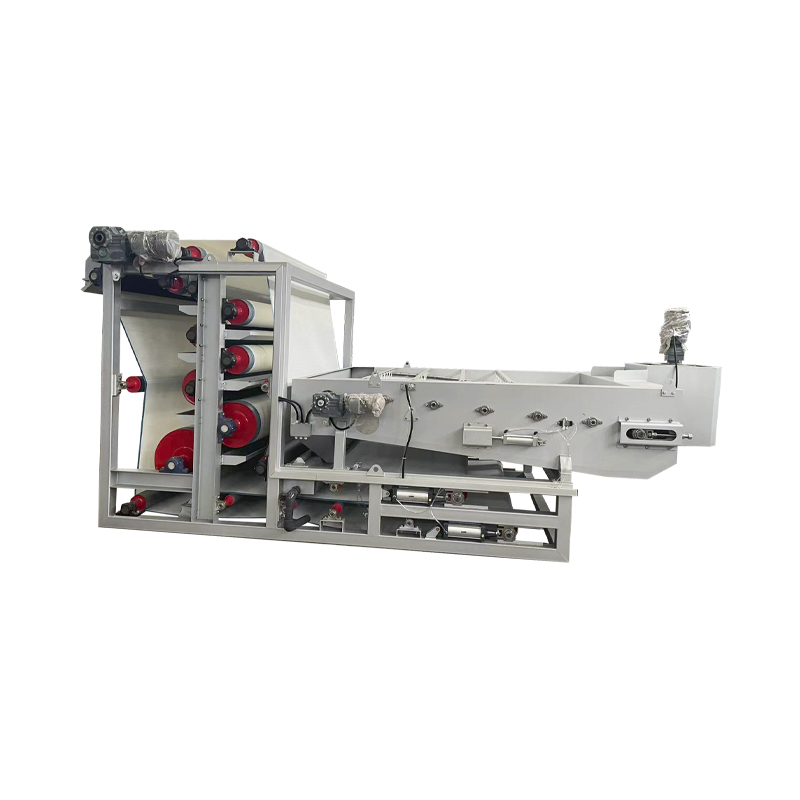

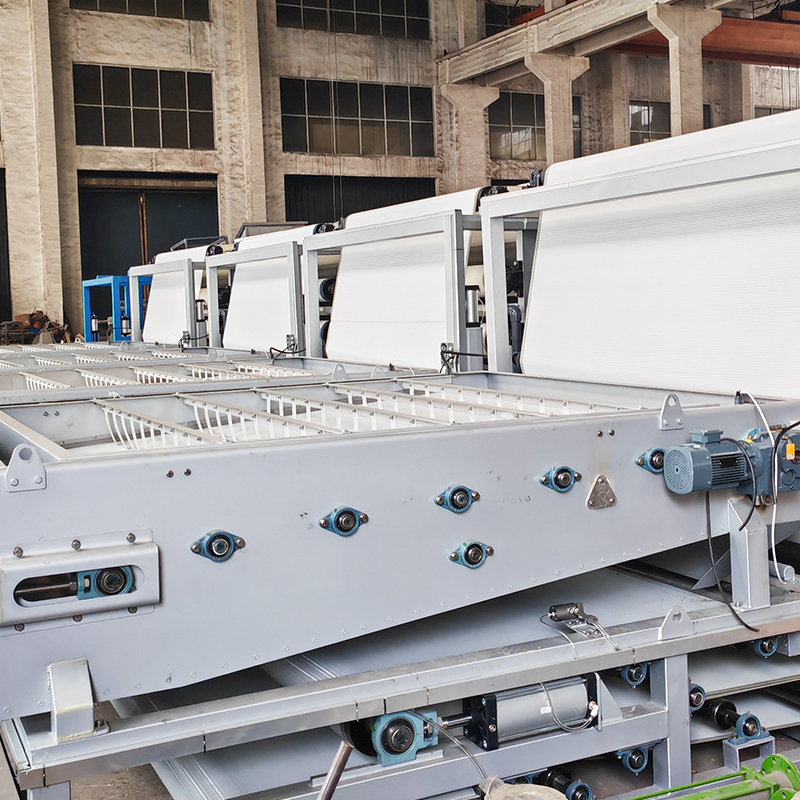

벨트 필터 프레스

· 슬러지 농축과 필터 프레싱을 단일 공정으로 통합한 장비로 농축조 투자비용을 절감합니다.
· 공압식 필터 벨트 정렬 장치로 자동화 수준이 높습니다.
· 농축된 여과수나 재활용수를 헹굼에 활용하여 운영비용을 절감합니다.
· 강력한 적응성, 합리적인 구조, 컴팩트한 설치 공간, 짧은 슬러지 체류 시간 및 높은 처리 효율성을 갖춘 간단한 프로세스 흐름입니다.

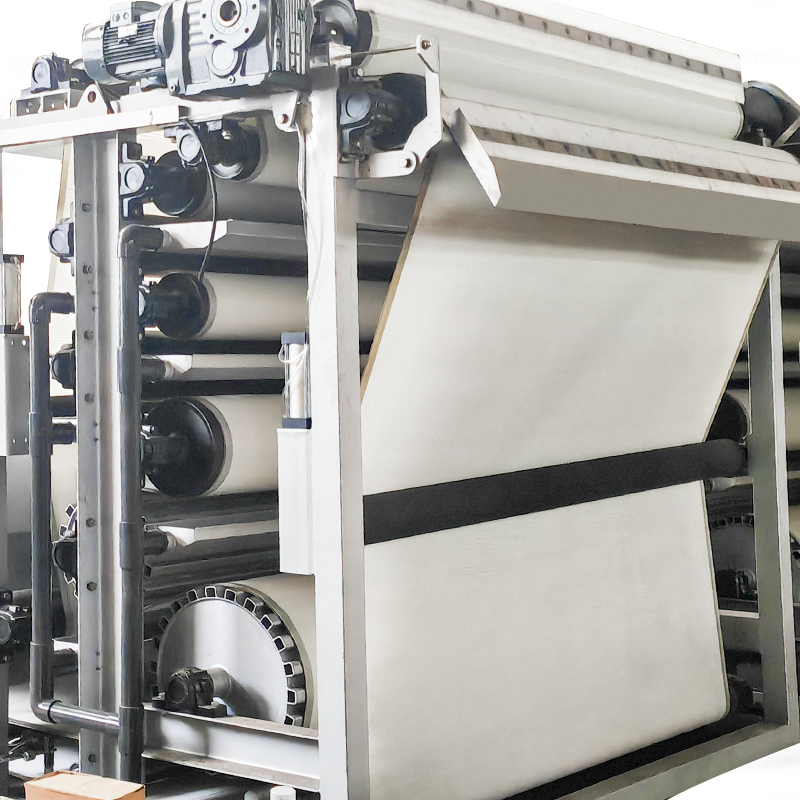

벨트 필터 프레스는 주로 프레임, 동력 전달 장치, 프리 프레스 탈수 섹션, 가압 탈수 섹션, 상부/중간/하부 필터 벨트, 필터 벨트 세척 장치, 가이드 롤러, 필터 케이크 배출 장치, 정렬 장치, 인장 장치, 응집제 혼합 장치, 여과액 수집 트레이 및 전기 제어 캐비닛으로 구성됩니다.

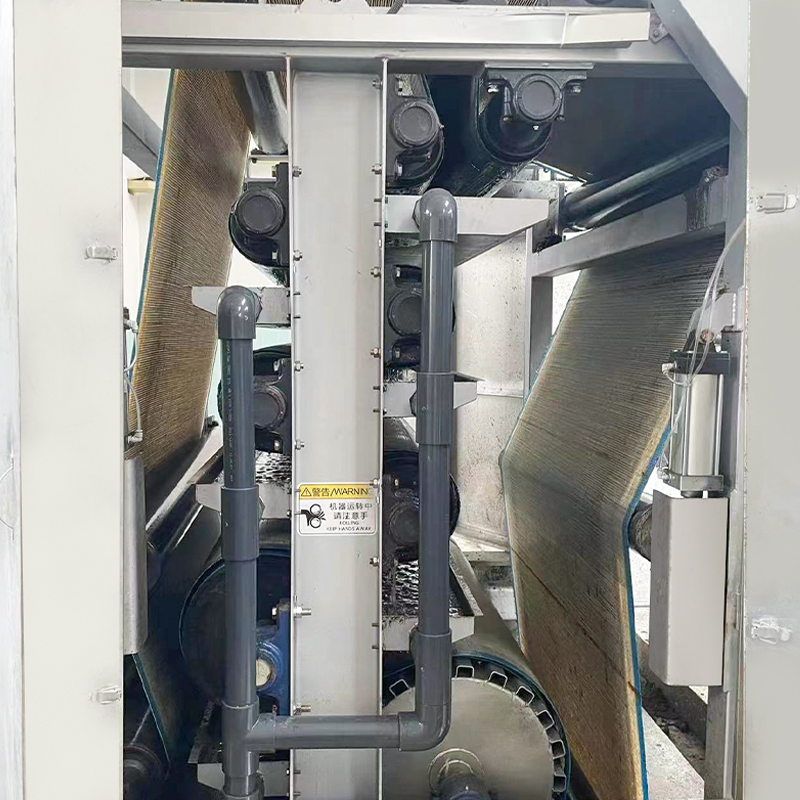

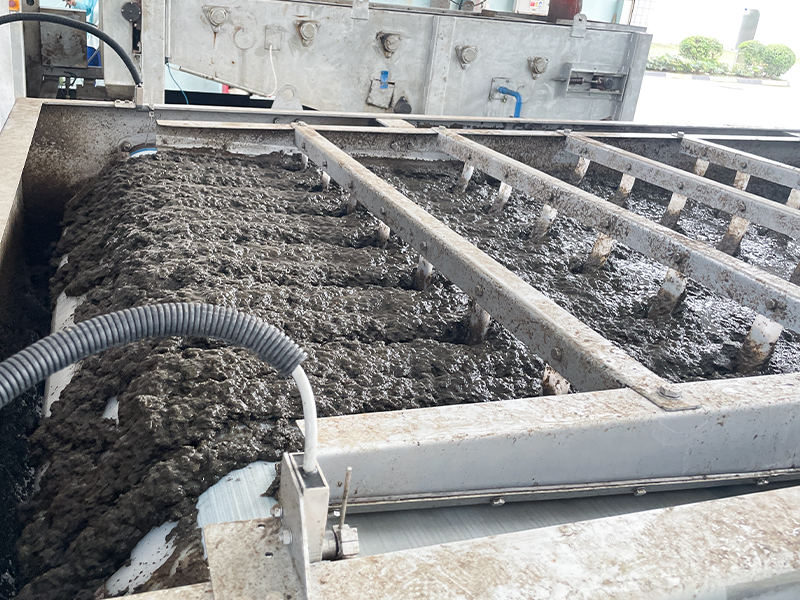

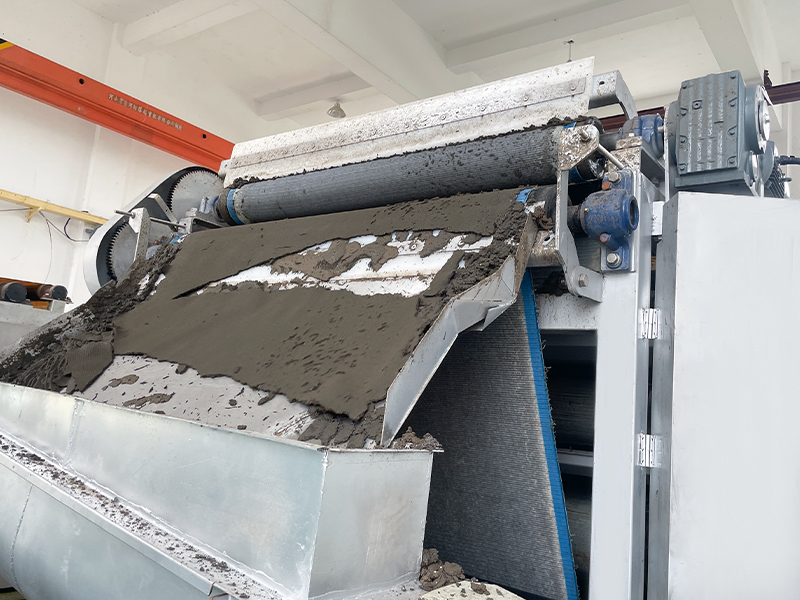

벨트 필터 프레스의 작동 원리는 다음과 같습니다. 응집제와 혼합된 응집된 부유 물질과 슬러지가 탈수 메커니즘으로 들어갑니다. 중력과 압축의 결합된 효과에 따라 슬러지는 반전되어 농축 구역에서 대부분의 자유수를 제거합니다. 사전 탈수된 슬러지는 공급 호퍼를 통해 필터 벨트에 고르게 분포되어 사전 프레스 탈수를 위해 이중층 필터 벨트 간격으로 들어갑니다. 그런 다음 직경이 내림차순으로 배열된 일련의 프레스 롤을 통과하여 필터 케이크에 점진적으로 증가하는 압축 및 전단력을 적용하여 추가 자유수와 부분 모세관수를 제거합니다. 탈수된 물질은 최종적으로 기계 후단의 배출구를 통해 배출됩니다.

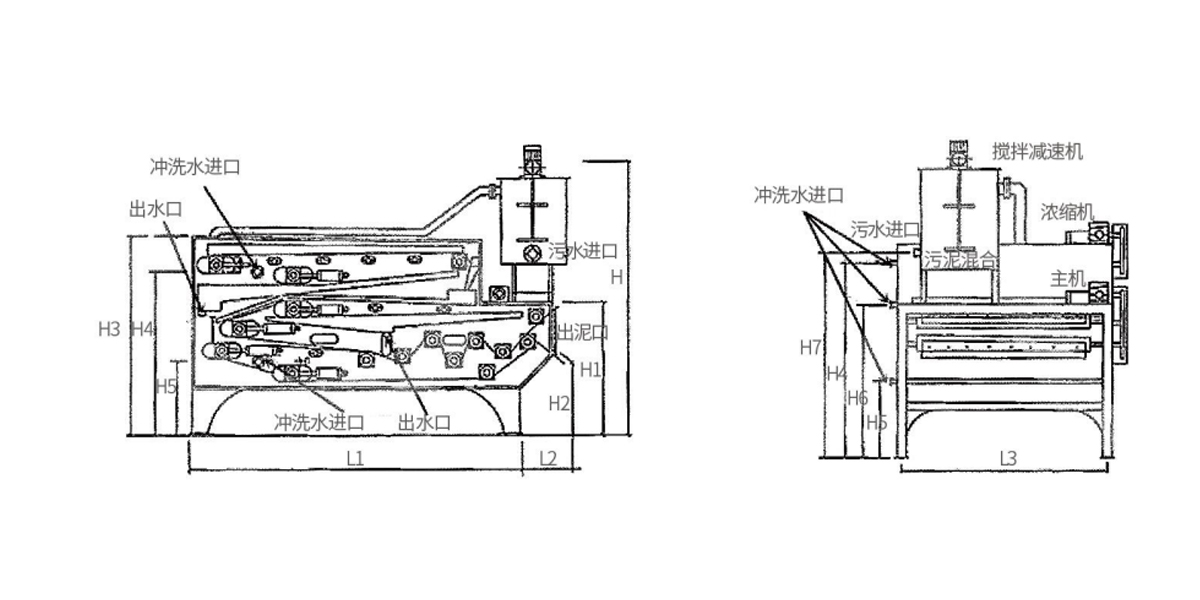

참고: 이 다이어그램은 설치 목적으로만 사용되며 건축 도면으로 사용하기 위한 것이 아닙니다. 기초 보강 구성 및 특정 콘크리트 요구 사항은 현지 토양 조건에 따라 사용자가 결정해야 합니다.
