작동 중에 슬러지는 공급 입구를 통해 필터 실린더로 들어가고 나선형 샤프트 블레이드에 의해 배출 출구쪽으로 추진됩니다. 나선형 샤프트 블레이드 사이의 피치가 점차 감소함에 따라 슬러지에 가해지는 압력은 지속적으로 증가합니다. 이러한 압력 차이 하에서 탈수가 시작되고 고정 링과 이동 링 블레이드 사이의 여과 간격을 통해 수분이 배출됩니다. 동시에 장비는 고정 플레이트와 이동 플레이트 사이의 자체 청소 기능을 사용하여 여과 간격을 청소하여 막힘을 방지합니다. 철저한 탈수 후, 스크류 샤프트의 추진력에 의해 슬러지 케이크가 배출구를 통해 배출됩니다. 다양한 슬러지 특성을 기반으로 당사는 보다 실용적인 구조와 낮은 운영 비용을 갖춘 특수 기계를 개발했습니다.
1. 독자적인 회전디스크 사전농축장치를 장착하여 저농도 슬러지 처리에 탁월합니다.
이는 기존 중력 기반 농축 방법의 단점을 해결하여 저농도 슬러지의 효율적인 농축을 달성합니다. 응집과 농축은 단일 통합 공정으로 완료되어 후속 탈수 단계의 압력을 줄입니다. 조정 가능한 팽창 밸브와 결합하여 유입되는 슬러지 농도를 탈수에 최적화할 수 있습니다. 슬러지 농도 범위: 2000mg/L - 50000mg/L

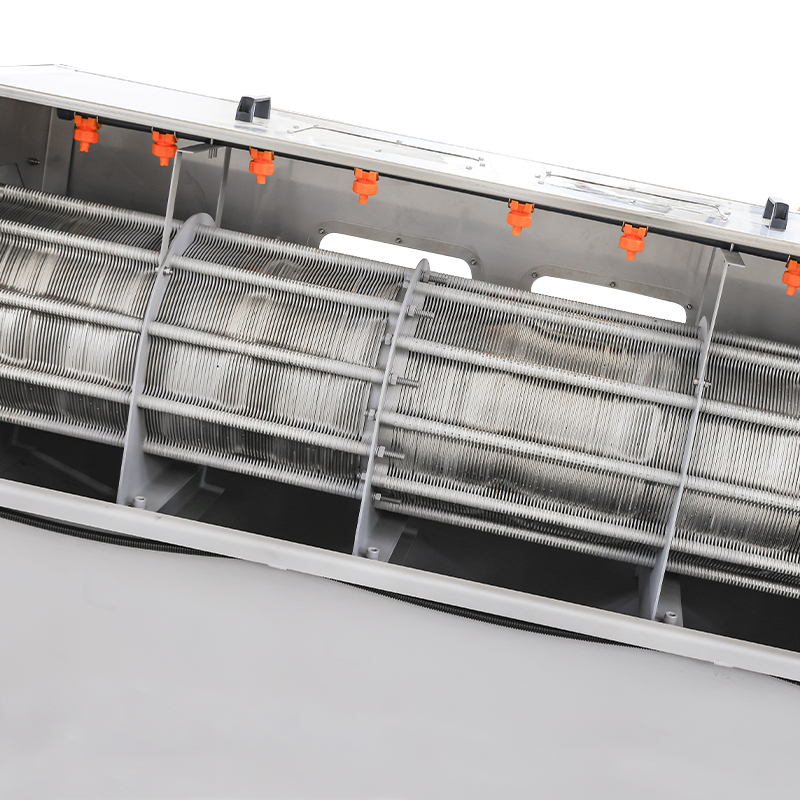

2. 이동 및 고정 링이 필터 천을 대체하므로 자가 세척이 가능하고 막힘 현상이 없으며 유성 슬러지를 쉽게 처리할 수 있습니다.
스크류형 슬러지 탈수기는 스크류 샤프트 회전 중에 이동 플레이트와 고정 플레이트의 상대적인 정렬 불량에 의해 구동되는 지속적인 자가 세척 공정을 사용합니다. 이는 기존 탈수 장비에서 흔히 발생하는 막힘 문제를 제거하여 오일 오염에 대한 강력한 저항력, 손쉬운 분리 및 막힘 현상을 방지합니다. 또한 고압 세척을 위해 외부 물이 필요하지 않아 청결성, 환경 친화성, 무취 작동 및 2차 오염 제로를 보장합니다.
3. 저속 작동, 무소음, 낮은 에너지 소비 - 벨트 프레스의 1/8, 원심 분리기의 1/20
스크류 스택 슬러지 탈수 기계는 탈수를 위해 체적 내부 압력에 의존하므로 드럼과 같은 대형 구성 요소가 필요하지 않습니다. 2~4RPM의 낮은 속도로 작동하여 소음을 최소화하면서 물과 에너지를 절약합니다. 평균 에너지 소비량은 벨트 기계의 1/8, 원심 분리기의 1/20이며, 단위 전력 소비량은 0.01~0.1kWh/kg-DS에 불과해 폐수 처리 시스템 운영 비용을 크게 절감합니다.
4. 자본 투자 감소 및 처리 효율성 향상
· 슬러지 농축이나 저장조 없이 폭기조 및 2차 침전조의 슬러지를 직접 처리하므로 전체 자본 투자가 절감됩니다. 이는 또한 기존 농축 탱크에서 흔히 발생하는 인 방출 문제를 방지하여 폐수 시스템의 인 제거 기능을 향상시킵니다.
· 농축 탱크와 같은 구조물에 대한 건설 투자와 혼합기, 공기 압축기 및 플러싱 펌프에 대한 장비 투자를 절약합니다.
· 컴팩트한 설치 공간은 탈수 플랜트에 대한 토목 공학 투자를 줄입니다.
5. 단순화된 운영 및 관리를 위한 완전 자동화된 제어
스크류식 슬러지 탈수 장치에는 여과포, 필터 구멍 또는 막히기 쉬운 기타 구성품이 포함되어 있지 않아 간단하고 안전한 작동을 보장합니다. 고객의 작업 일정에 따라 자동 제어 시스템과 통합되어 완전 자동화, 무인 작업이 가능하도록 프로그램 설정을 구성할 수 있습니다.
· 도징탱크
슬러지는 슬러지 이송 펌프를 통해 투여 탱크로 펌핑됩니다. 잉여 슬러지는 회수관을 통해 슬러지 저장탱크로 회수됩니다.
· 응집 혼합탱크
정량된 슬러지는 응집 혼합조에서 주입된 고분자 응집제와 완전히 혼합되어 잘 발달된 플록을 형성합니다.
· 탈수실
슬러지는 입구를 통해 탈수실로 들어갑니다. 전면 농축구간에서는 급속한 중력농도가 발생하여 대부분의 여과액이 배출됩니다. 탈수부에서는 챔버 내부의 지속적인 압력 상승으로 철저한 탈수가 이루어집니다. *참고: 슬러지 농축기의 탈수실에는 탈수 섹션이 포함되지 않습니다.
· 슬러지 배출구 / 농축 슬러지 배출구
슬러지 배출구에 설치된 배압판은 반대 저항을 생성하여 메인 챔버 내의 압력을 더욱 증가시킵니다. 이를 통해 더욱 철저한 탈수가 가능해지며, 슬러지를 케이크 형태로 배출구를 통해 배출하게 됩니다. 슬러지 농축기에서 배출되는 슬러지는 농축된 슬러지입니다. *슬러지 농축기 배출측에는 배압판이 설치되어 있지 않습니다.

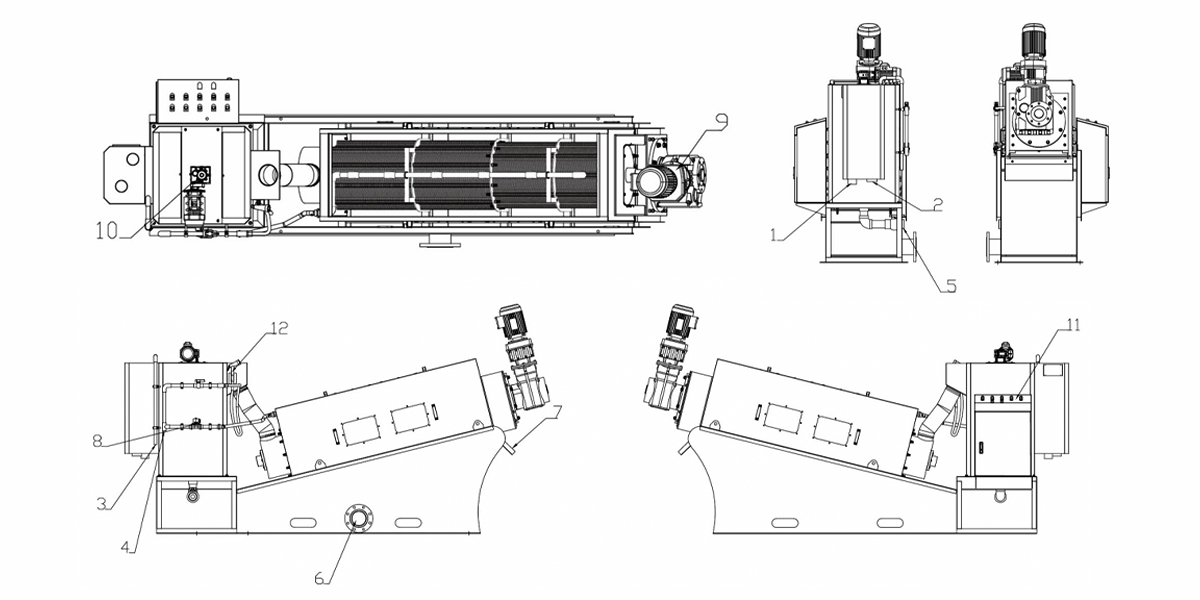

| 1 | 슬러지 유입구 | 7 | 슬러지 배출구 |
| 2 | 오버플로 콘센트 | 8 | 솔레노이드 밸브 |
| 3 | 화학물질 투여 포트 | 9 | 모터 |
| 4 | 수돗물 연결 | 10 | 교반기 |
| 5 | 배수구 | 11 | 전기 제어 캐비닛 |
| 6 | 여과액 배출구 | 12 | 스프레이 시스템 |
| 모델 | DS 표준처리능력(kg/h) | 슬러지 처리능력(m²/h) | |||||
| 낮은 농도 | 고농도 | 2000mg/L | 5000mg/L | 10000mg/L | 25000mg/L | 50000mg/L | |
| m³/h | m³/h | m³/h | m³/h | m³/h | |||
| HNDL-101 | ~3 | ~5 | ~1.5 | ~0.6 | ~0.5 | ~0.2 | ~0.1 |
| HNDL-131 | ~6 | ~10 | ~3.5 | ~1.4 | ~1.0 | ~0.4 | ~0.2 |
| HNDL-132 | ~12 | ~20 | ~7.0 | ~2.8 | ~2 | ~0.8 | ~0.4 |
| HNDL-201 | ~9 | ~15 | ~4.5 | ~1.8 | ~1.5 | ~0.6 | ~0.3 |
| HNDL-202 | ~20 | ~30 | ~10.0 | ~4.0 | ~3.0 | ~1.2 | ~0.6 |
| HNDL-301 | ~40 | ~60 | ~19.0 | ~7.6 | ~6.0 | ~2.4 | ~1.2 |
| HNDL-302 | ~75 | ~120 | ~37 | ~15 | ~12 | ~4.8 | ~2.4 |
| HNDL-303 | ~115 | ~175 | ~58 | ~23 | ~18 | ~7.0 | ~3.5 |
| HNDL-401 | ~95 | ~150 | ~48 | ~19 | ~15 | ~6.0 | ~3.0 |
| HNDL-402 | ~185 | ~310 | ~92 | ~37 | ~30 | ~12.5 | ~6.0 |
| HNDL-403 | ~285 | ~450 | ~142 | ~57 | ~45 | ~18 | ~9.0 |
| HNDL-404 | ~365 | ~610 | ~182 | ~73 | ~61 | ~24 | ~12 |
| 참고: 이 제품은 맞춤 제작되었습니다. 위의 사양은 참고용입니다. 제품 선택은 영업 담당자에게 문의하세요. | |||||||
도시 하수, 수돗물, 산업 폐수 및 식품, 음료, 축산, 화학, 기계 제조, 금속 가공, 석유, 인쇄 및 염색, 세탁, 제지 등 다양한 산업에 적합합니다.
강력한 기술 기반과 ISO 인증 품질 시스템을 갖춘 Hengye는 다양한 산업 분야의 고객이 처리 효율성을 높이고 운영 비용을 절감하며 글로벌 환경 기준을 충족할 수 있도록 지원합니다.
