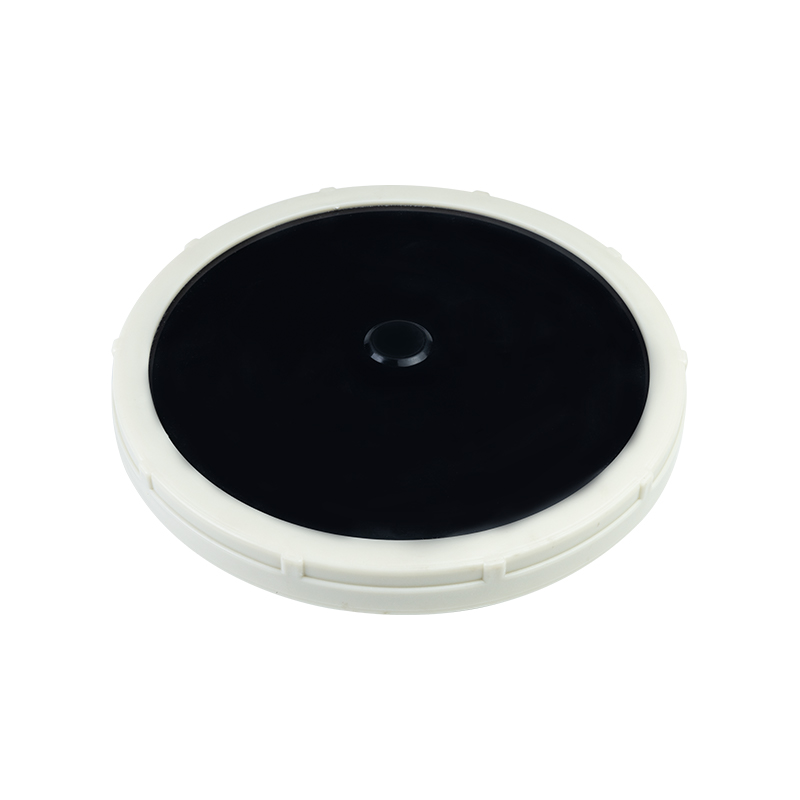

다이어프램형 미세다공성 폭기장치는 1980년대에 개발된 새로운 형태의 폭기장치이다. 이 장치는 기액 인터페이스 직경이 작은 작은 직경의 폭기 기포를 생성하여 기액 인터페이스 영역이 넓습니다. 기포가 균일하게 확산되어 오리피스 막힘을 방지하고 강한 내식성을 나타냅니다. 깨끗한 물과 폐수에 대한 산소화 테스트는 Tongji University의 환경 공학부와 중국 도시 공학 북중국 디자인 연구소에서 수행되었습니다. 100명 이상의 고객이 10년 이상 사용하면서 탁월한 성능을 입증했습니다(기존 고정형 나선형 폭기 장치, 디퓨저 폭기 장치 및 천공 파이프 폭기 장치에 비해 에너지 소비량 40% 감소 또는 폐수 처리 용량 40% 증가). 간헐적으로 작동할 수 있어 도시 폐수 처리 및 대규모 산업 플랜트의 폭기조 신축, 확장 및 개조에 특히 적합합니다.
· 프리미엄 수입 고무로 제작된 다이어프램은 높은 탄성과 긴 수명을 제공합니다.
· 높은 산소화 효율을 위한 작은 기포 직경
· 쉬운 설치로 스케일링 및 막힘에 강함

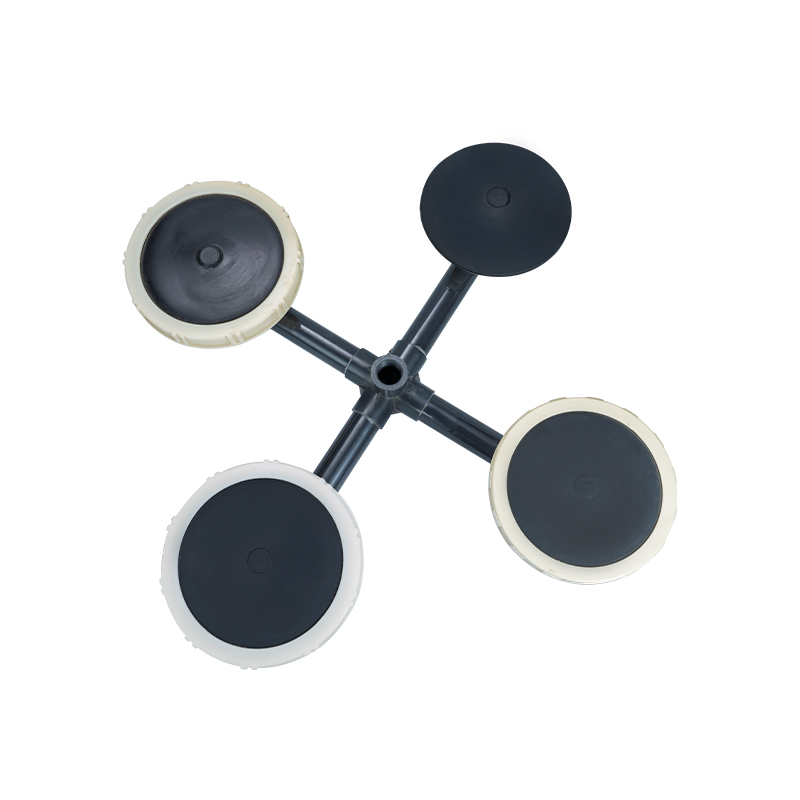

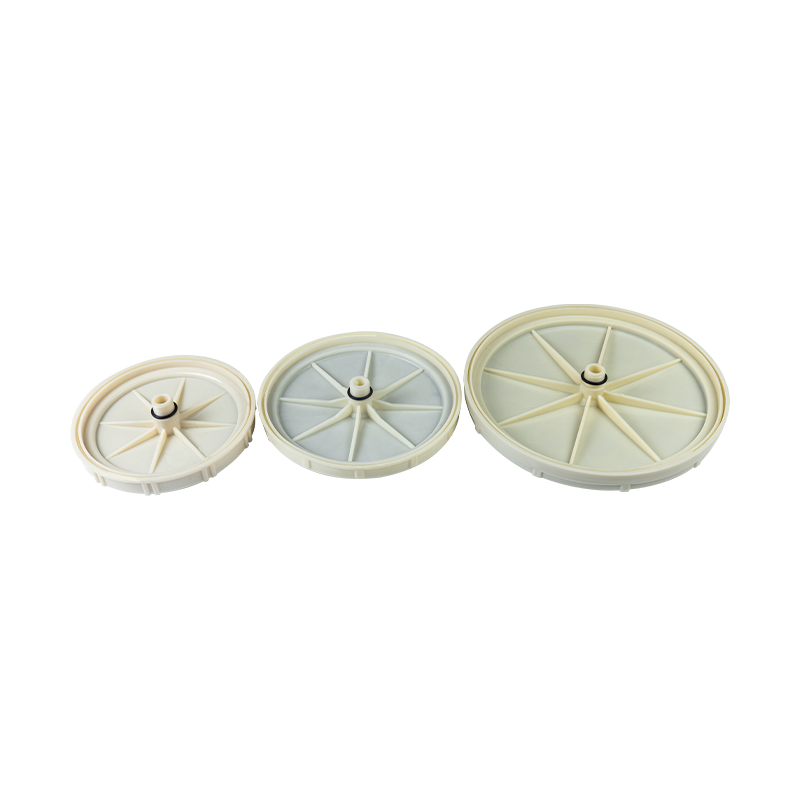

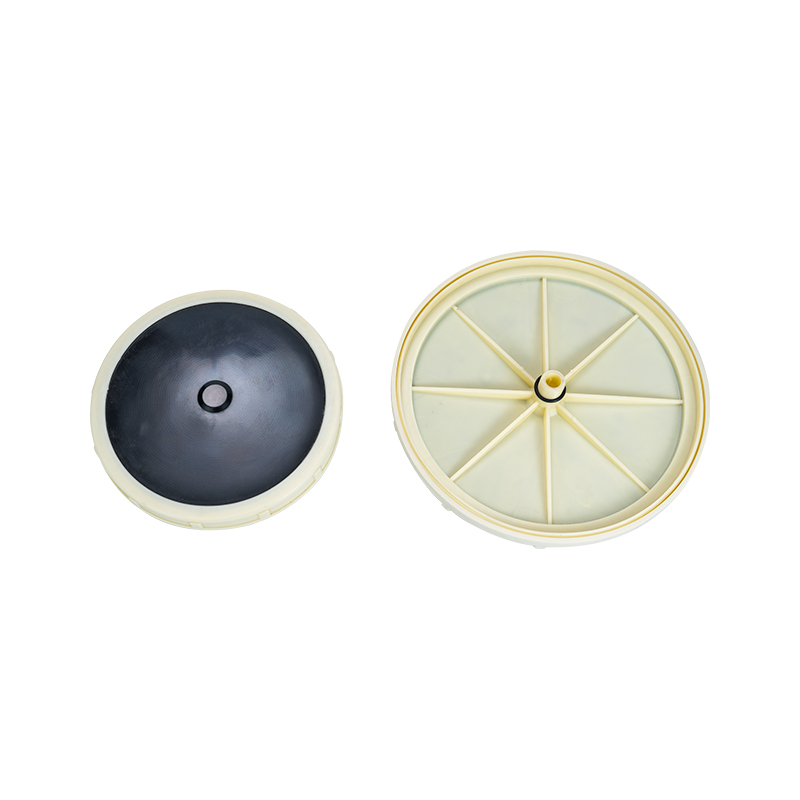

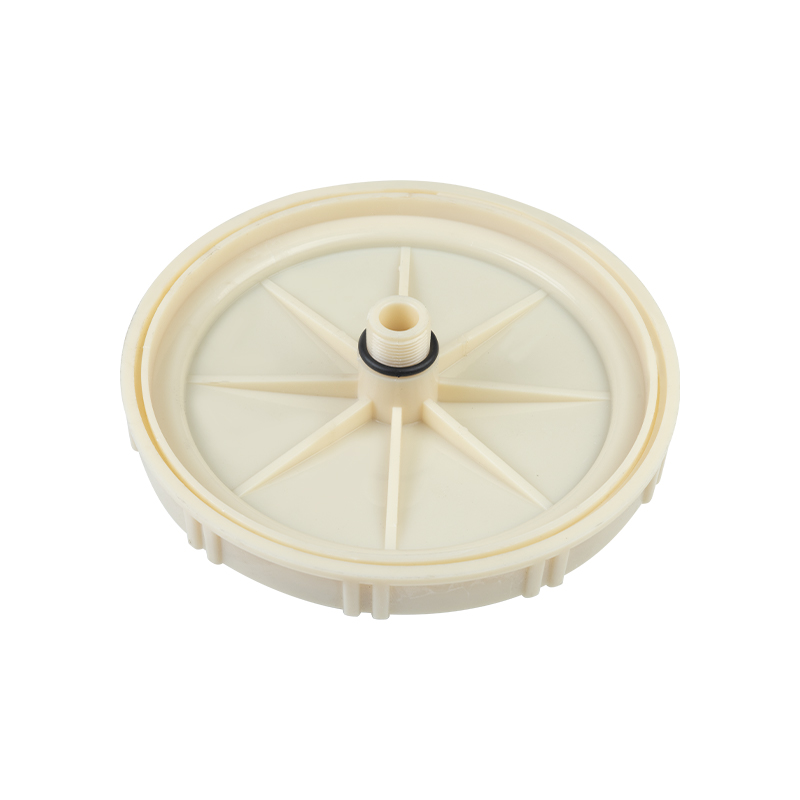

구조: 디스크형 미세 다공성 폭기 장치는 주로 폭기 베이스, 탄성 미세 다공성 폭기막, 압력 캡, 공기 분배 커넥터 및 밀봉 개스킷으로 구성됩니다. 통기 베이스는 지지대 및 공기 분배 구조 역할을 합니다. 탄성이 있는 미세다공성 통기막은 베이스 상부에 배치되며 압력 캡으로 조여 고정되어 멤브레인과 베이스 사이의 확실한 밀봉을 보장합니다. 공기 분배 커넥터는 탱크 바닥의 공기 분배 파이프와 연결하는 데 사용됩니다. 전체적인 구조가 안정적이고 기밀성이 좋으며 설치가 용이합니다. 호기성 생물학적 처리조에서 장기간 안정적으로 작동할 수 있습니다.
작동 원리: 미세 다공성 폭기 튜브는 주로 송풍기를 사용하여 파이프라인을 통해 탱크 바닥에 설치된 폭기 튜브로 공기를 운반합니다. 공기는 분배 분기관을 통해 에어 가이드 홈으로 들어가며, 통기 멤브레인과 지지체 사이에 환형 공기 챔버를 형성하여 멤브레인이 팽창하게 됩니다.
그런 다음 멤브레인의 확장 가능한 미세 기공을 통해 공기가 물 속으로 배출되어 액체 속으로 확산되는 작은 거품이 생성됩니다. 산소는 기체-액체 경계면에서 물에 용해되어 폭기 및 산소화의 목표를 달성합니다. 공기공급이 중단되면 멤브레인이 탄성적으로 수축하여 지지체를 촘촘하게 잡아주고, 반동효과로 미세기공이 자동으로 닫혀 물이 공기홈으로 역류하는 것을 방지해줍니다.

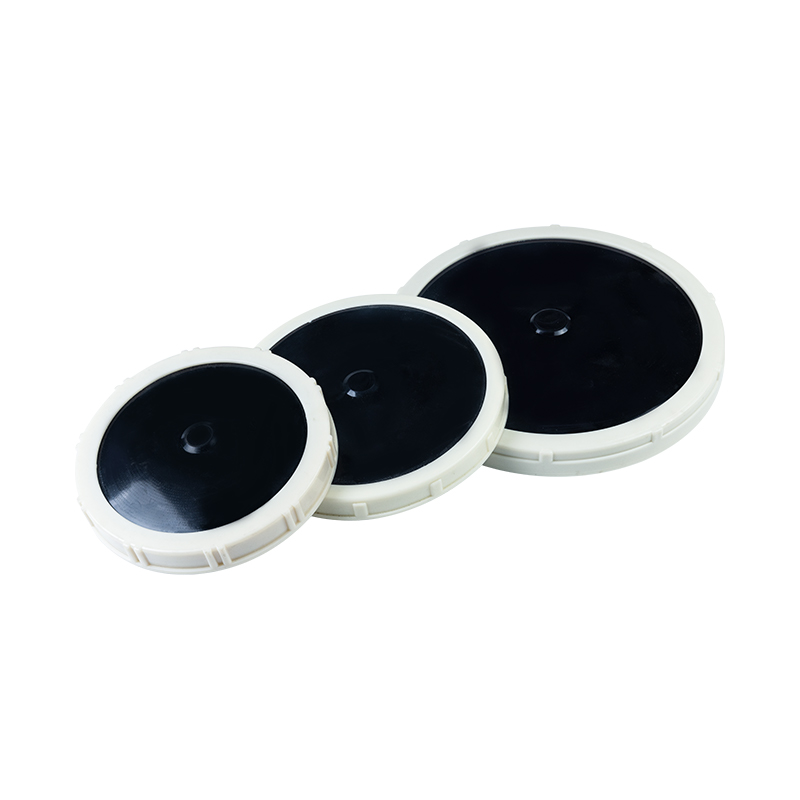

| 모델/사양 | HY-215 | HY-235 | HY-260 | HY-330 |
| 공칭 디스크 직경 | Φ215 | Φ235 | Φ260 | Φ330 |
| 미세 다공성 직경 | 0.8-0.9 | |||
| 서비스 지역 | 0.3~0.6 | 0.3~0.8 | 0.5~1.0 | 0.6~1.2 |
| 폭기량 | 0.5~2 | 0.5~3.0 | 05~4 | 0.5~6 |
| 산소 이용률 | 25~45% | |||
| 산소화 전력 효율성 | 180~280 | |||
| 압력 강하 | 2.5~3.00 | 2.45~3.00 | 2.2~3.00 | 1.8~3.00 |
Fine Bubble Aerator : 주로 생물학적 처리 공정에서 산소 공급 및 혼합에 사용되며 미생물에 산소를 공급합니다.
적용 범위:
1. 도시 폐수: 생화학 반응기의 호기성 구역(예: A/O, A²/O, SBR)
2. 산업 폐수: 다양한 유형의 산업 폐수에 대한 생물학적 접촉 산화 및 바이오필터.
3. 환경 개선: 하천복원사업을 위한 산소공급 및 통기
강력한 기술 기반과 ISO 인증 품질 시스템을 갖춘 Hengye는 다양한 산업 분야의 고객이 처리 효율성을 높이고 운영 비용을 절감하며 글로벌 환경 기준을 충족할 수 있도록 지원합니다.
