슬러지 스크레이퍼 처리 장비
중심 구동형 농축기는 주로 도시 폐수 처리장이나 산업 폐수 처리 프로젝트의 중소형 농축조에서 침전된 슬러지를 농축하는 데 사용됩니다. 본 장비는 중력농축을 통해 슬러지의 양을 줄여 슬러지 탈수장치의 처리부하를 완화하고 탈수효율을 높이는 장치입니다. 슬러지 탈수 작업의 전처리 단계로 사용됩니다.
견적 받기
-
· 작업 교량은 탄소강, 스테인레스강 또는 콘크리트 구조물을 포함한 재료 옵션을 갖춘 풀 브리지 설계를 채택합니다.
· 구동 시스템은 수직 3단 사이클로이드 바람개비 감속기 또는 헬리컬 기어 감속기와 웜 기어 감속기를 결합하여 출력 토크와 속도를 보장합니다.
· 농축 바는 스크레이퍼 암에 균일한 간격으로 배치되어 농축 효율성을 향상시킵니다.
· 스크레이퍼 샤프트의 하단에는 수중 베어링과 스크레이퍼가 통합되어 회전 중 샤프트 편향을 방지하고 수집통에 슬러지가 쌓이는 것을 방지합니다.
· 이중 기계적 및 전기적 과부하 보호는 안전하고 안정적인 작동을 보장합니다.
· 직접 로컬/원격 제어 기능으로 간단한 조작이 가능합니다. -
이 장비는 고정된 바 격자 표면을 특징으로 하는 체인 플레이트 회전 메커니즘을 사용합니다. 폐수가 흐르면서 바 간격보다 큰 잔해물이 차단됩니다. 레이크 플레이트의 레이크 톱니가 바 사이의 틈새로 관통됩니다. 구동 장치가 트랙션 체인을 회전시키면 갈퀴 톱니가 스크린 표면에 갇힌 잔해물을 위쪽으로 배출구로 들어 올립니다. 잔해물은 제거 또는 추가 처리를 위해 배출구를 통해 중력에 의해 컨베이어 또는 폐기물 카트로 떨어집니다.
-

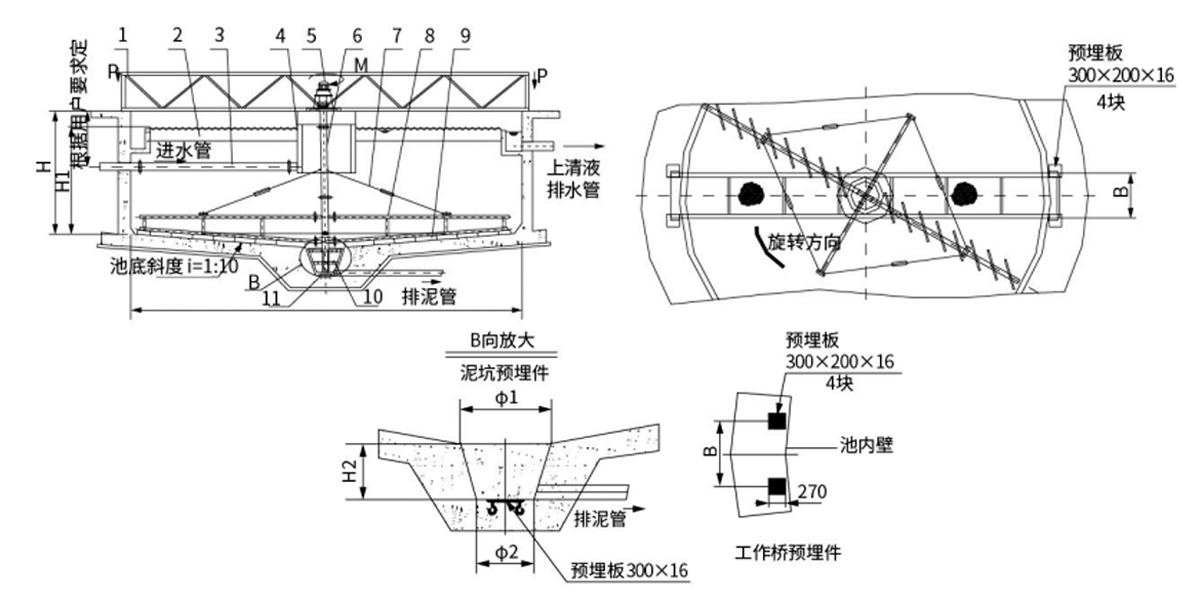

1 워킹 브리지 7 타이로드 2 출구 위어 플레이트 8 스크레이퍼 암 3 입구 파이프 9 스크레이퍼 바 4 흐름 가이드 실린더 10 하단 스크레이퍼 플레이트 5 드라이브 유닛 11 하단 베어링 6 중간 수직 샤프트 -
매개변수/모델 ZCG-5 ZCG-6 ZCG-8 ZCG-10 ZCG-12 ZCG-14 ZCG-16 ZCG-18 ZCG-20 풀 직경 Φ(m) 5 6 8 10 12 14 16 18 20 주변 풀 깊이 H(m) 3.5~4.5(사용자 요구 사항에 따라 맞춤 설정) 수영장 가장자리 수심 H1(m) 3.5~4.0(사용자 요구 사항에 따라 맞춤 설정) 외부 가장자리 선형 속도 V(m/min) 1.5~3.0 모터 전력 N(kW) 0.37 0.55 0.75 설치 치수
(mm)B 1050 1250 Φ1 1000 1200 Φ2 500 800 H2 700 800 워킹 브리지의 단면 하중 P2
(kN)30 33 36 40 48 55 65 72 81 최대 작동 토크
(N·m)19 22.5 45 56 67 100 122 148 172 -
스크레이퍼(Scraper) : 주로 원형 침전조 바닥의 슬러지 수집 및 제거에 사용됩니다.
적용 범위:
1. 도시 폐수: 2차 침전조 및 1차 침전조에서 슬러지가 지속적으로 배출됩니다.
2. 산업 폐수: 석유화학, 철강, 발전 등 산업 분야의 방사형 흐름 침전조.
3. 수처리장: 수평류 침전조의 슬러지 제거
