장비의 차단 스크린은 10-100μm 316L 스테인레스 스틸 메쉬를 사용하여 회전 드럼을 감싸 통합 장치를 형성합니다. 물이 드럼에 들어가면 자동 제어 시스템이 구동 시스템을 활성화하여 드럼을 회전시키는 동시에 역세 펌프를 시작합니다. 드럼이 천천히 회전하기 시작합니다. 중력과 원심력의 복합적인 영향으로 맑은 물은 하부 회전 여과면을 통해 흘러나오고, 부유 물질은 메쉬에 의해 차단되어 상부 회전 부분으로 이송됩니다. 역세 펌프는 여과된 유출수를 흡입하여 상부 메쉬의 외부 표면에서 내부 표면으로 역세를 수행합니다.
장비 내부의 독립된 슬러지 배출 채널에 수집되어 배출관을 통해 배출됩니다. 역세 중에는 여과가 정상적으로 계속됩니다. 장비는 완전 자동 연속 여과 시스템으로 작동하며 물이 통과하지 않으면 자동으로 중지됩니다. 역세수는 여과수를 사용하며 유속은 1~15m³/h, 수압은 0.6MPa입니다.
1. 긴 필터 방충망 수명: 필터 방충망은 최대 3년까지 지속될 수 있습니다.
2. 손쉬운 필터 스크린 교체: 독립 스크린 패널을 사용하면 다른 스크린에 영향을 주지 않고 개별적으로 제거할 수 있습니다.
3. 강력한 충격 부하 저항: 장비는 유입수 SS가 40mg/L를 초과하지 않는 상태에서 정상적으로 작동합니다.
4. 연속 여과 작업: 역세 및 여과 과정이 서로 간섭하지 않습니다.
5. 낮은 머리 손실: 머리 손실이 30cm 미만입니다.
6. 우수한 처리 성능: 유입수 SS가 20mg/L 미만인 경우 유출수 SS는 10mg/L 미만입니다.
7. 완전 자동화된 작업.
8. 작은 설치 공간: 동일한 처리 용량을 가진 다른 여과 기술에 비해 드럼 필터는 훨씬 적은 공간을 차지합니다.
9. 낮은 역세수 소비: 불순물이 필터 스크린에 쉽게 쌓이지 않으며 고압 역세수로 쉽게 제거됩니다. 역세수는 여과된 폐수에서 공급되며 처리된 물의 소비율은 0.3%에 불과합니다. 이는 유사한 필터의 3~5% 소비보다 훨씬 낮은 수준입니다. 역세폐수 처리 부담을 줄여줍니다.
1. 주요장비

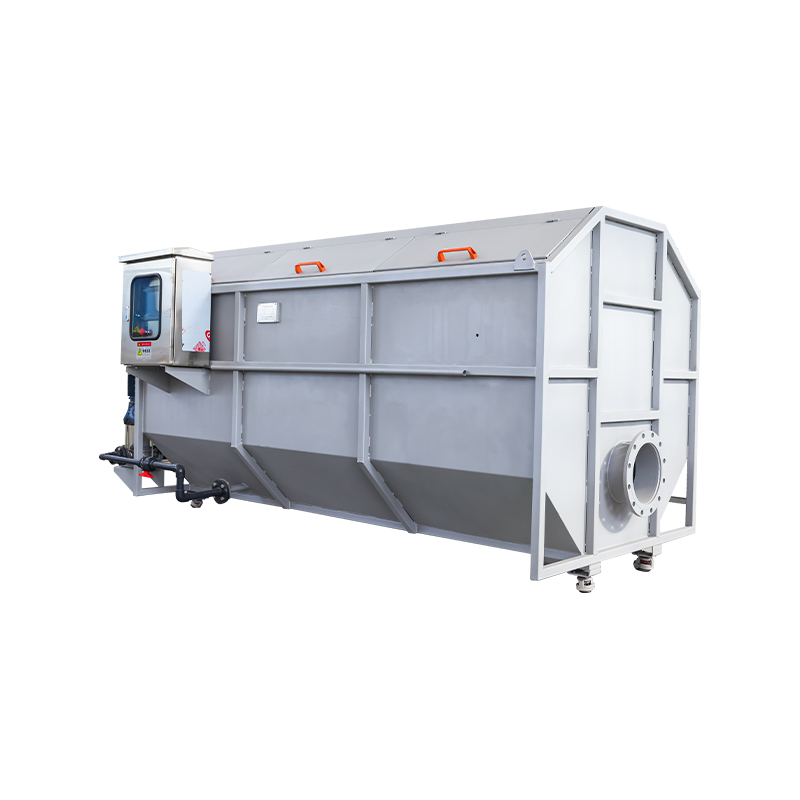

드럼형 정밀 필터 하우징은 304 스테인리스 스틸로 제작되었으며 중앙 흡입 파이프, 필터 드럼, 동기 기어, 회전 베어링 및 씰과 같은 주요 구성 요소를 통합합니다. 드럼 내부 상단에는 독립된 슬러지 배출채널이 설치되어 있습니다. 모든 주요 구성 요소는 304 스테인리스 스틸로 제작됩니다.
2. 저감 시스템
각 여과 장치의 구동 어셈블리는 구동 모터, 기어 및 드럼 지지 휠로 구성됩니다. 감속기는 SEW, Nord 또는 기타 유명 국내 브랜드를 사용합니다.
3. 역세 시스템
· 역세 시스템에는 역세 펌프, 세척 수관, 노즐 시스템, 슬러지 수집 통 및 배수관이 포함됩니다.
· 역세 시스템은 펌프를 사용하여 여과된 액체를 흡입하고 고압의 우산형 워터제트를 분사하여 필터 스크린을 외부에서 내부로 플러시하여 스크린 표면에 쌓인 부유 물질을 철저히 제거하는 기능을 합니다.
· 역세 펌프는 Grundfos, NANFANG 펌프 또는 이와 동등한 유명 브랜드를 사용합니다.

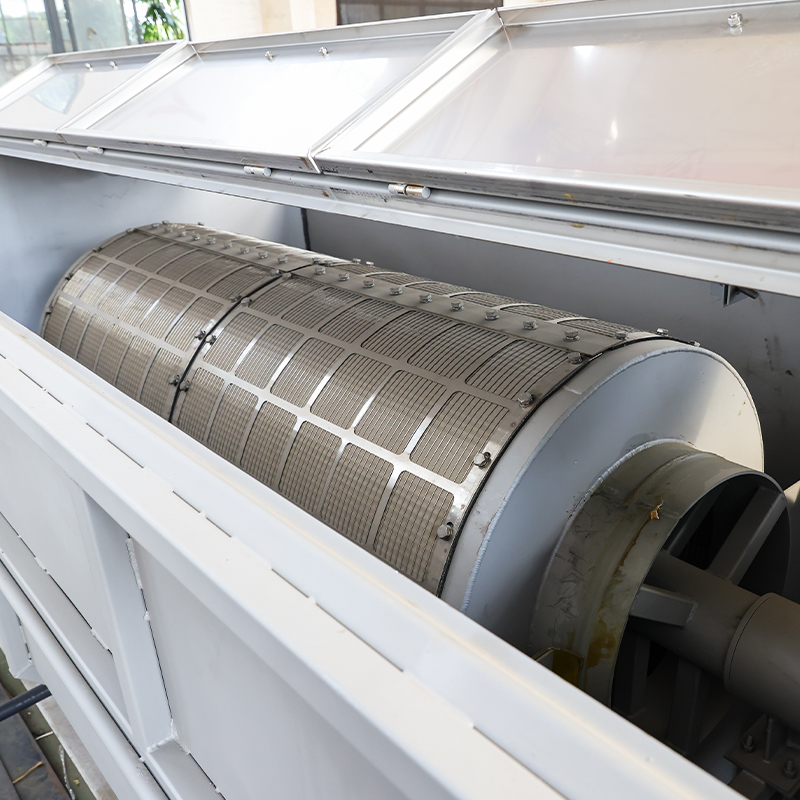

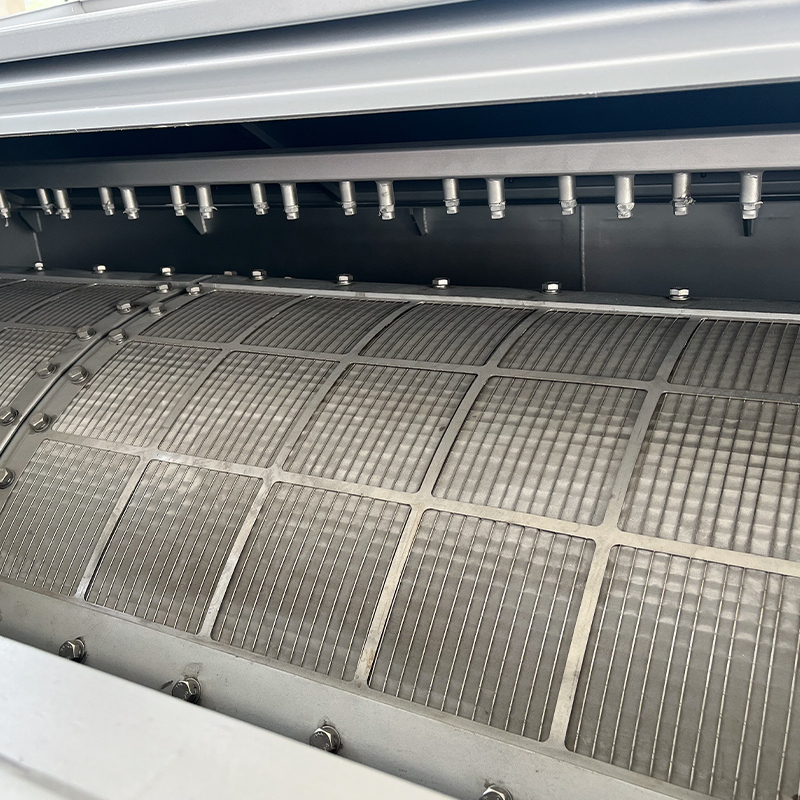

4. 정밀 필터 스크린
· 필터 메쉬 조리개: 10–100 μm (유입 수질에 따라 해당 정밀 메쉬 선택)
· 재질 : 316L 스테인레스 스틸
· 국제적으로 선도적인 안정화 기술과 독특한 공정으로 제조
· 필터 모듈: 간편한 분해 및 유지 관리를 위한 독립형 메쉬 시트;
여과 모듈: 대면적 성형 필터 메쉬는 여과 표면적을 늘리고 여과 속도를 가속화합니다.
5. 제어 시스템
· ARZ 드럼형 정밀 여과 장비는 드럼 작동을 위한 가변 주파수 제어를 구현합니다. 산업용 이더넷을 갖춘 Siemens PLC 제어를 통해 프로세스 설계 요구 사항에 따라 장비 작동을 원격으로 모니터링하고 제어할 수 있습니다.
· 제어 캐비닛은 터치스크린이 내장된 방수 스테인리스 스틸 디자인을 특징으로 합니다.

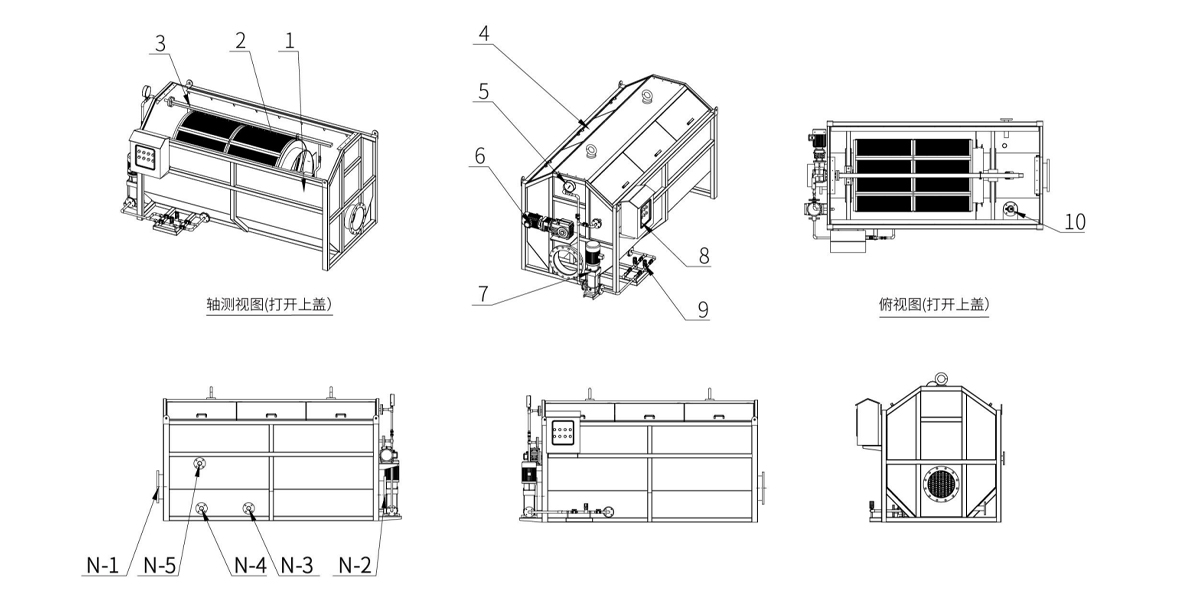

| N-1 | 입구 | 4 | 상부측 도어(개방형) |
| N-2 | 콘센트 | 5 | 압력 게이지 |
| N-3 | 배수구 ① | 6 | 모터 |
| N-4 | 배수구 ② | 7 | 역세 펌프 |
| N-5 | N-5 역세 배수 포트 | 8 | 전기 제어 캐비닛 |
| 1 | 주택 | 9 | 필터 |
| 2 | 필터 Disc | 10 | 레벨 게이지 |
| 3 | 스프레이 조립 |
| 모델 | ARZ-500 | ARZ-1500 | ARZ-3000 | ARZ-5000 | ARZ-10000 | ARZ-15000 | ARZ-20000 | ARZ-25000 | ARZ-30000 |
| 처리능력(m3/D) | 500-800 | 1500-2000 | 3000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 |
| 치수(mm) L×W×H | 2000×1300×1300 | 2500×1300×1300 | 3000×1500×1500 | 3000×1500×1500 | 3000×2000×2000 | 4500×2000×2000 | 5500×2000×2000 | 5500×2300×2300 | 6500×2300×2300 |
| 필터 요소 직경(mm) | 600*1 | 600*2 | 800*2 | 1300*2 | 1300*3 | 1300*4 | 1300*5 | 1600*5 | 1600*6 |
| 필터 면적(m²) | 0.5 | 1.1 | 1.8 | 3 | 5.2 | 7.2 | 9.5 | 11 | 14 |
| 입구 파이프 직경(mm) | DN200 | DN200 | DN250 | DN300 | DN450 | DN450 | DN500 | DN600 | DN600 |
| 토출관 직경(mm) | DN250 | DN250 | DN300 | DN350 | DN500 | DN500 | DN600 | DN700 | DN700 |
| 배수관 직경(mm) | DN80 | DN80 | DN100 | DN100 | DN100 | DN150 | DN150 | DN200 | DN200 |
| 기어박스 역세 펌프 동력(kW) | 0.37 1.1 | 0.55 1.1 | 0.55 1.1 | 0.75 1.1 | 1.1 2.2 | 1.1 3 | 1.5 4 | 1.5 4 | 1.5 5.5 |
| 필터 베드 수두 손실 | 300 | ||||||||
| 헹굼 물의 양 | 1-12m3/H | ||||||||
| 디자인 입구 SS | SS≤20mg/L | ||||||||
| 아울렛 SS | SS<10mg/L | ||||||||
| 기타 | 주로 부유 물질을 제거하는 반면, 화학 물질 투여는 인, 탁도 및 SOD 수준을 해결합니다. 도시 하수 처리장은 Class I B 배출 표준을 Class I A 배출 기준으로 업그레이드했습니다. | ||||||||
| 참고: 장비 크기는 맞춤 설정할 수 있습니다. | |||||||||

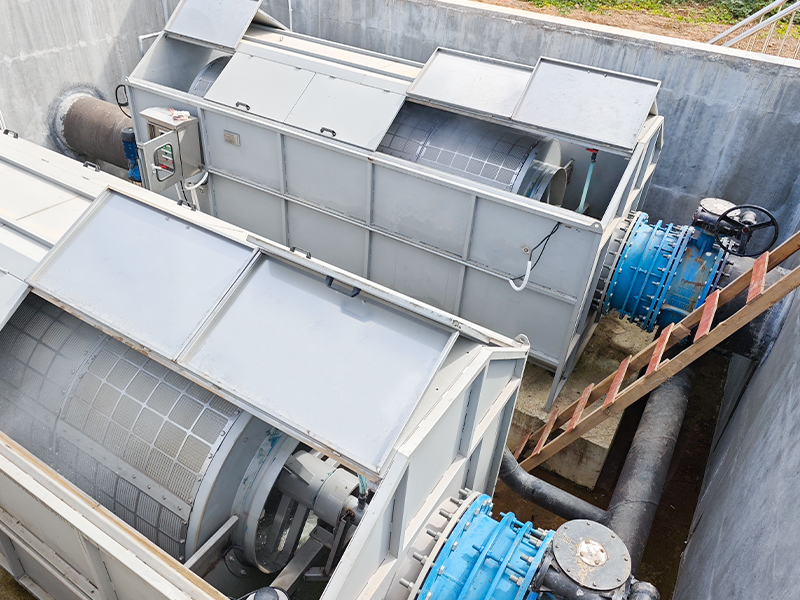

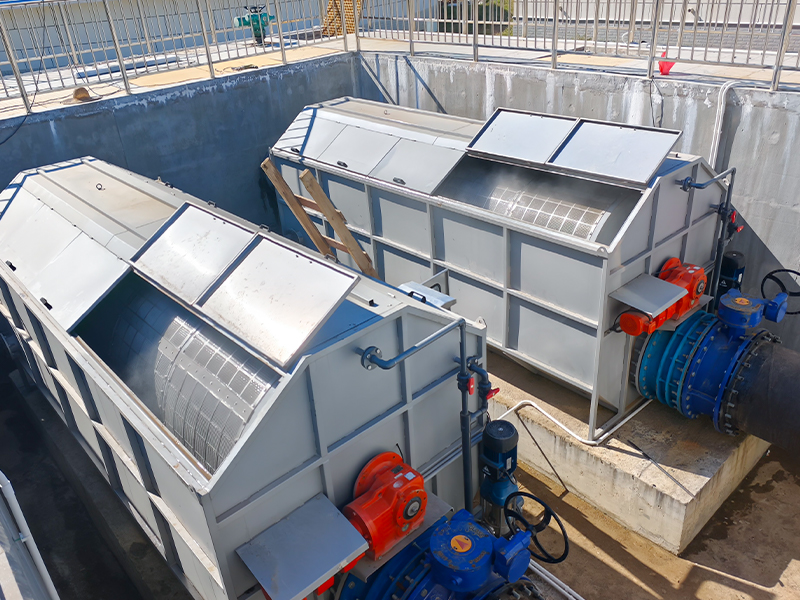

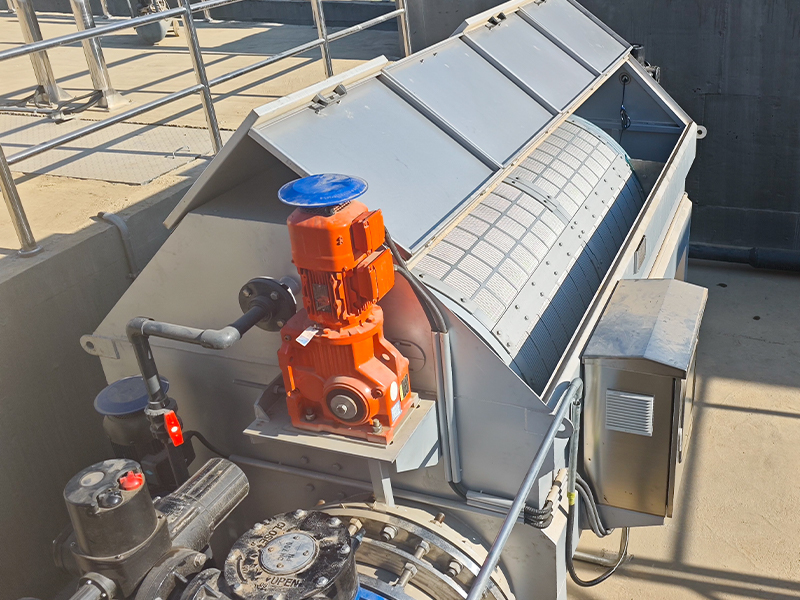

1. B등급에서 A등급 표준으로 폐수 처리 업그레이드
B등급에서 A등급 표준으로 폐수 처리를 업그레이드하기 위한 요구 사항을 충족하도록 설계되었습니다. 이 장비에 의한 정밀한 처리를 통해 수질은 Grade A 기준을 완벽하게 준수할 수 있습니다.
2. 수자원 회수 및 재활용
용해되지 않은 부유 입자를 심층적으로 필터링하여 물 재활용 목적을 달성합니다.
3. 산업 응용 분야:
다양한 산업 응용 분야에 맞게 물을 분리하고 여과할 수 있으며 운영 사용 또는 환경 배출 기준에 대한 특정 수질 요구 사항을 충족합니다.
 |  |  |
