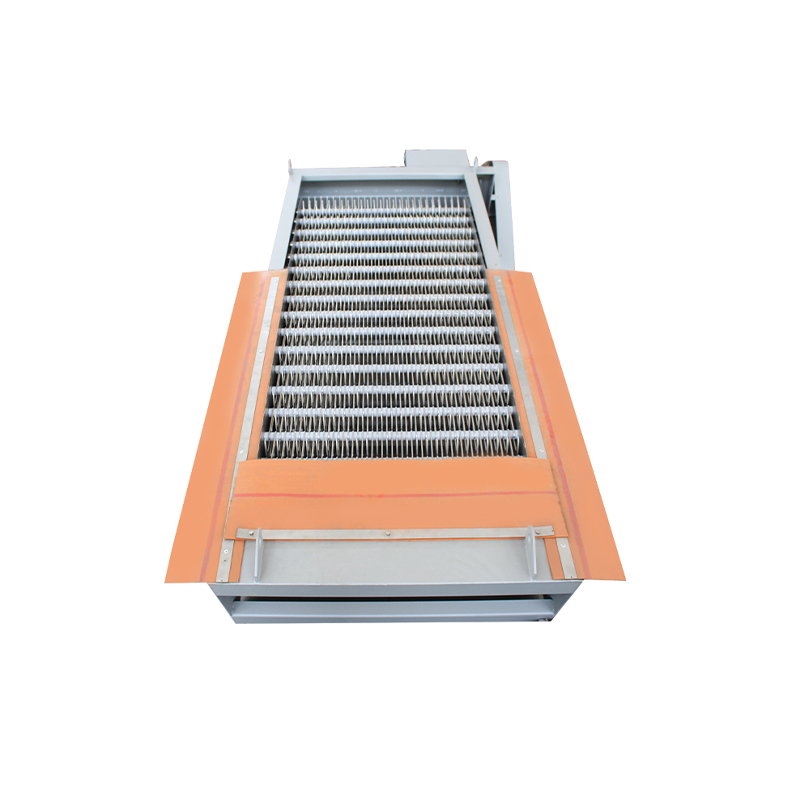

회전식 고액 분리기라고도 알려진 회전식 스크린 잔해 제거기는 고급 수처리 고액 분리 장치입니다. 주로 도시 하수 처리장, 도시 우수 및 하수 펌프장, 급수 시설 및 발전소 냉각수 취수구의 전처리 장치에 사용됩니다. 이 장비는 또한 섬유, 인쇄 및 염색, 식품 가공, 양식업, 제지, 도살장 및 제혁소를 비롯한 다양한 산업 분야의 수처리 프로젝트에 널리 사용됩니다. 수처리 산업에서 이상적인 고액 분리 솔루션 역할을 합니다.

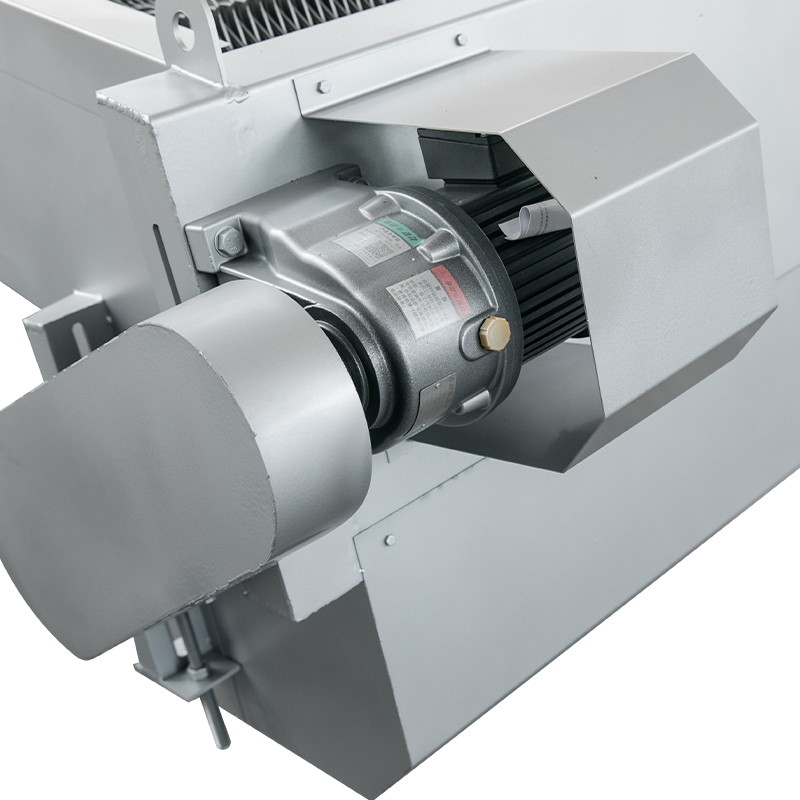

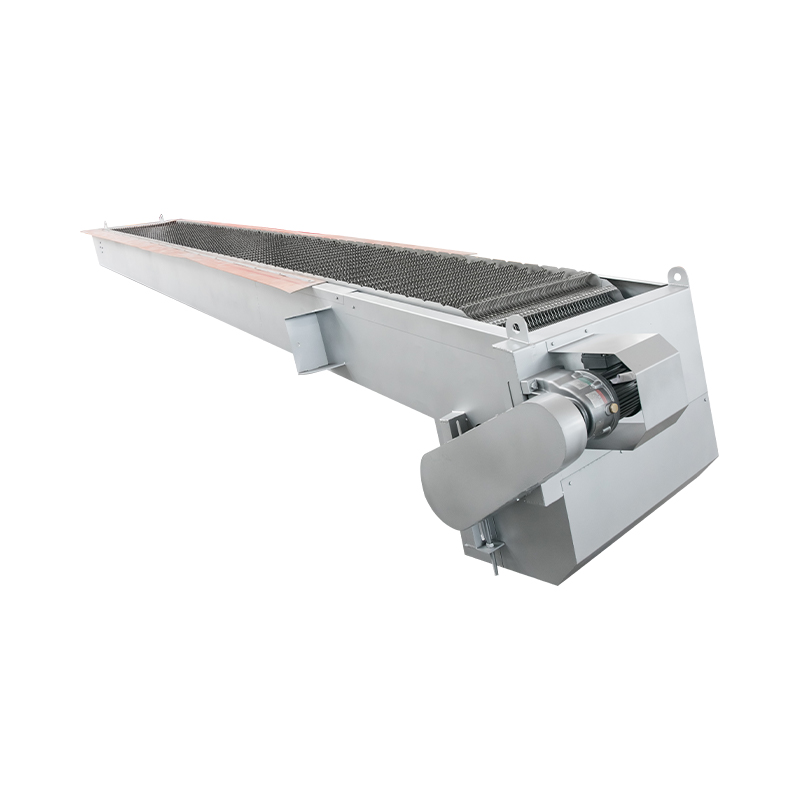

· 구동 시스템은 사이클로이드 바람개비 또는 헬리컬 기어 감속 모터를 사용하여 직접 구동하며 소음이 적고 구조가 콤팩트하며 작동이 원활합니다.
· 프레임은 강성이 높은 일체형 프레임 구조를 활용하여 설치가 간단하고 일상적인 유지 관리가 최소화됩니다.
· 2개의 경사면 사양 제공: 피치 t=100mm 및 t=200mm;
· 직접 로컬 또는 원격 제어 기능을 통한 간단한 조작;
· 우발적인 과부하에 대한 이중 보호: 기계적 전단 핀 및 과전류 보호는 안전하고 안정적인 작동을 보장합니다.
· 1500mm를 초과하는 장비의 경우 전체 구조적 무결성을 유지하기 위해 병렬 기계 구성이 채택됩니다.

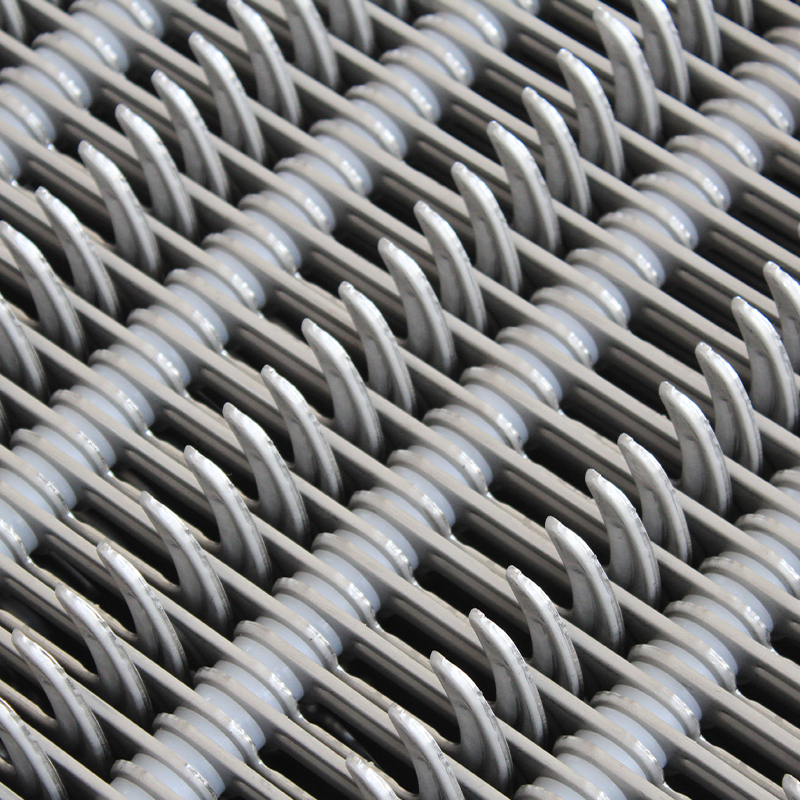

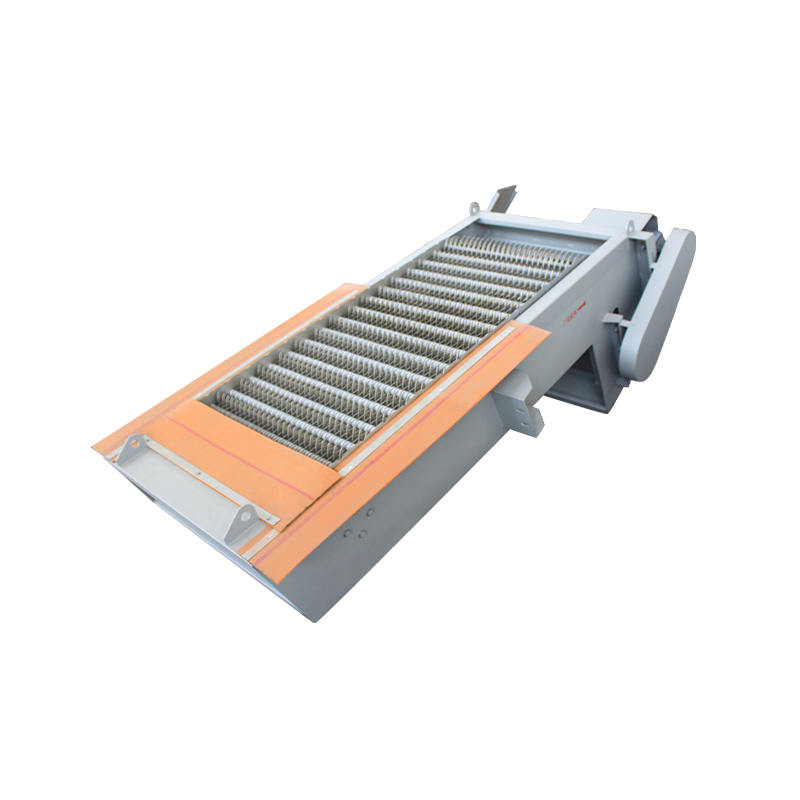

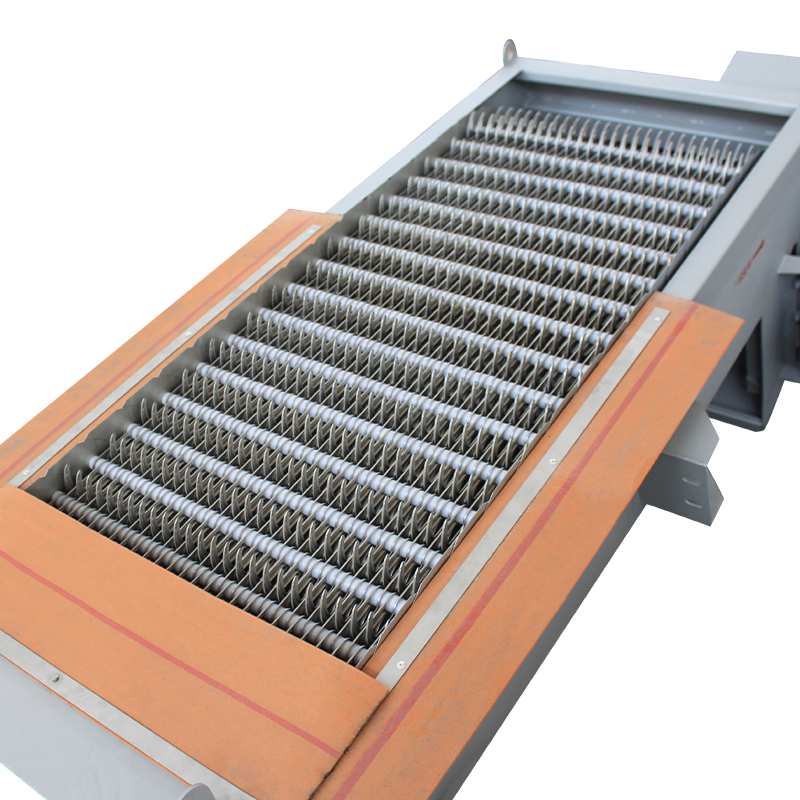

이 장비는 수평 샤프트에 특정 순서와 수량으로 배열된 특별한 모양의 쟁기 모양의 갈퀴 톱니로 구성된 갈퀴 체인을 특징으로 하는 회전 메커니즘을 사용합니다. 물의 유량에 따라 체인은 다양한 간격으로 조립되어 펌프장이나 수처리 시스템의 입구에 설치됩니다. 구동 장치가 레이크 체인을 아래쪽에서 위쪽으로 추진하면 물 속의 찌꺼기가 체인에 의해 퍼 올려지고 그 틈으로 액체가 흐릅니다. 상단 정점에 도달하면 체인이 방향을 바꾸고 아래쪽으로 이동합니다. 그런 다음 재료는 자체 무게로 인해 치아에서 떨어져 나옵니다. 체인이 바닥까지 역행 사이클을 완료하면 또 다른 연속 왕복 작동이 시작됩니다. 이 과정을 통해 물 속의 잔해물이 지속적으로 제거되어 고액 분리가 이루어집니다.

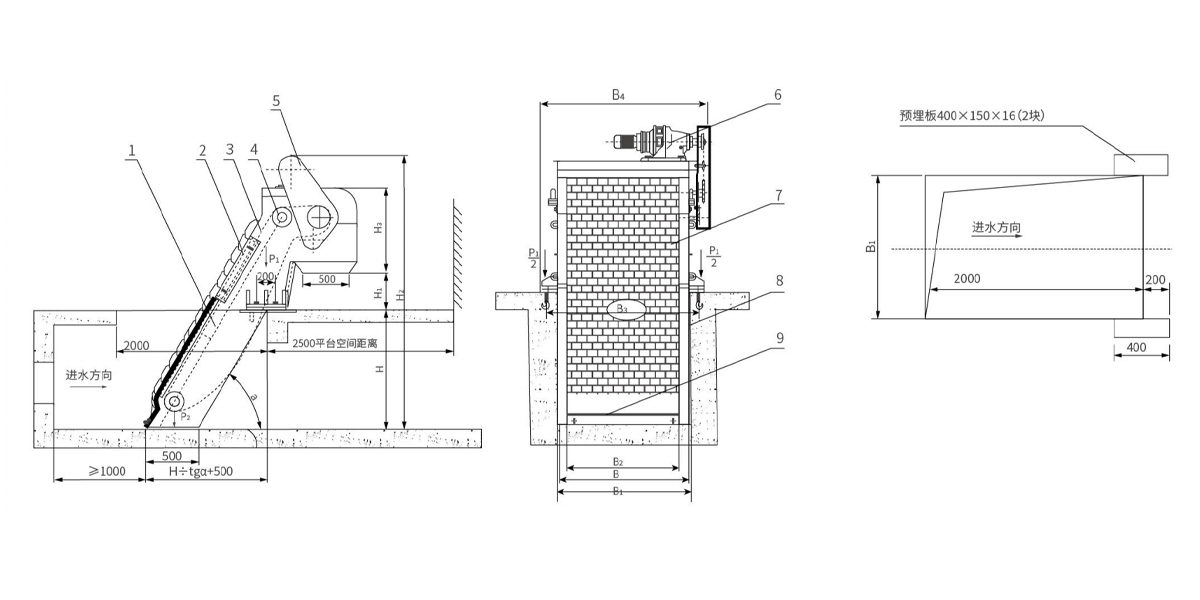

| 1 | 프레임 | 6 | 드라이브 어셈블리 |
| 2 | 검사 해치 커버 | 7 | 갈퀴 이빨 |
| 3 | 견인 체인 | 8 | 측판 |
| 4 | 가이드 조립 | 9 | 바닥판 |
| 5 | 모터 가드 |
| 모델/사양 | GSH-500 | GSH-600 | GSH-700 | GSH-800 | GSH-900 | GSH-1000 | GSH-1100 | GSH-1200 | GSH-1300 | GSH-1400 | GSH-1500 | |
| 장비 폭 B(mm) | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |
| 채널 폭 B₁(mm) | B100 | |||||||||||
| 유효 바 폭 B²(mm) | B-157 | |||||||||||
| 기초 볼트 간격 B₃ (mm) | B200 | |||||||||||
| 전체 장비 폭 B₄(mm) | B350 | |||||||||||
| T=100 | 1≤b≤50 | |||||||||||
| T=150 | 1 | |||||||||||
| 설치 각도 α(°) | 60~85 | |||||||||||
| 채널 깊이 H(mm) | 800~12000 | |||||||||||
| 배출구에서 플랫폼까지의 높이 H₁(mm) | 600~1200 | |||||||||||
| 장비 전체 높이 H²(mm) | H H₁ 1500 | |||||||||||
| 후면 랙 높이 H₃(mm) | T=100 | ≒1000 | ||||||||||
| T=150 | ≒1100 | |||||||||||
| 치 주행 속도 V(m/min) | ≒2.1 | |||||||||||
| 모터 전력 N(kW) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | ||||||||
| 머리 손실(mm) | ≤20(막힘이 없을 때) | |||||||||||
| 토목공학 하중(kN) | P1 | 20 | 25 | |||||||||
| P2 | 8 | 10 | ||||||||||
| △P | 1.5 | 2 | ||||||||||
| 참고: 1. P는 H=5.0m를 기준으로 계산됩니다. H가 추가되는 각 미터에 대해 P_(total) = P₁(P2) ΔP; T는 레이크 체인의 피치입니다. 2. 고객 요구 사항에 따라 맞춤화가 가능합니다. | ||||||||||||
| 물 유량계 | ||||||||||||
| 매개변수/모델 | GSH-500 | GSH-700 | GSH-800 | GSH-900 | GSH-1000 | GSH-1100 | GSH-1200 | GSH-1300 | GSH-1400 | GSH-1500 | ||
| 그릴 앞 수심 H₃(mm) | 1.0 | |||||||||||
| 그리드를 통과하는 유속 V(m/s) | 0.8 | |||||||||||
| 여유 공간 b (mm) | 1 | 유량 Q (m³/m) | 0.03 | 0.05 | 0.06 | 0.07 | 0.08 | 0.08 | 0.09 | 0.10 | 0.11 | 0.12 |
| 3 | 0.07 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | ||
| 5 | 0.09 | 0.14 | 0.16 | 0.18 | 0.21 | 0.23 | 0.26 | 0.28 | 0.31 | 0.33 | ||
| 10 | 0.11 | 0.17 | 0.21 | 0.24 | 0.27 | 0.30 | 0.33 | 0.37 | 0.40 | 0.43 | ||
| 15 | 0.13 | 0.20 | 0.24 | 0.27 | 0.31 | 0.34 | 0.38 | 0.42 | 0.45 | 0.49 | ||
| 20 | 0.14 | 0.21 | 0.25 | 0.29 | 0.33 | 0.37 | 0.41 | 0.45 | 0.49 | 0.53 | ||
| 25 | 0.14 | 0.22 | 0.27 | 0.31 | 0.35 | 0.39 | 0.43 | 0.47 | 0.51 | 0.55 | ||
| 30 | 0.15 | 0.23 | 0.27 | 0.32 | 0.36 | 0.40 | 0.45 | 0.49 | 0.53 | 0.57 | ||
| 40 50 | 0.15 | 0.24 | 0.29 | 0.33 | 0.38 | 0.42 | 0.46 | 0.51 | 0.55 | 0.60 | ||
| 0.16 | 0.25 | 0.29 | 0.34 | 0.39 | 0.43 | 0.48 | 0.52 | 0.57 | 0.61 | |||
갈퀴 스크린 기계: 주로 고농도의 부유 물질을 차단하는 데 사용되며 특히 얽힌 잔해를 포착하는 데 효과적입니다.
적용 범위:
1. 도시 폐수: 펌프장의 배수구 및 침사지 유입구에 있는 거친/중간 스크린.
2. 산업 폐수: 제지, 가죽, 도축 등의 산업에서 섬유질 및 길쭉한 잔해물을 차단합니다.
강력한 기술 기반과 ISO 인증 품질 시스템을 갖춘 Hengye는 다양한 산업 분야의 고객이 처리 효율성을 높이고 운영 비용을 절감하며 글로벌 환경 기준을 충족할 수 있도록 지원합니다.
